2cestná klapka tvaru „T“ 40°

Přesměrování toku materiálu ve spádovém potrubí – ruční, pneumatické i elektrické ovládání.

Rozdělovací klapky slouží ve spádovém potrubí k přesměrování toku materiálu do jiné dopravní cesty. Používány jsou především ve výrobnách krmiv, technologických linkách na úpravu rostlinných semen a v ostatních provozech, ve kterých je ve spádovém potrubí potřeba měnit směr toku dopravovaného materiálu.

Obvykle bývají součástí celého komplexu strojů výrobní nebo technologické linky a pracují v prostředí běžné prašnosti výroben krmných směsí, se středním kolísáním teplot okolního prostředí (max. −15 °C až +40 °C).

Ručně ovládané klapky jsou určeny do technologicky méně náročných provozoven a jsou cenově dostupnější než automaticky (elektricky nebo pneumaticky) ovládané klapky. Při použití klapky s ručním ovládáním do řízeného technologického procesu je možné ji osadit snímači koncové polohy.

Rozdělovací klapky se vyrábějí ze zdravotně nezávadných materiálů a v široké škále rozměrů vstupních otvorů uvedených v tabulce. Je také možné vyrobit klapky s nestandardními rozměry podle požadavků zákazníka.

Provedení

— MA 19-XX.40R – s ručním ovládáním

— MA 19-XX.40P – s pneumatickým ovládáním

— MA 19-XX.40E – s elektrickým ovládáním

— MA 19-XX.40.2 – se snímáním koncových poloh

S ručním ovládáním (MA 19-XX.40R) a s pneumatickým ovládáním (MA 19-XX.40P)

S elektrickým ovládáním (MA 19-XX.40E) a se snímáním koncových poloh (MA 19-XX.40.2)

Technické údaje

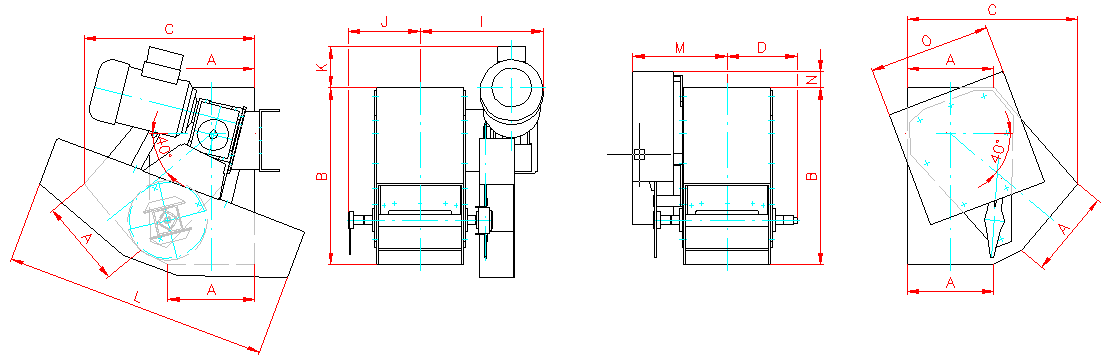

Rozměry – základní provedení (R)

Typ	A	B	C	D	E
	[mm]	[mm]	[mm]	[mm]	[mm]
MA 19-15.40R	152 × 152	310	~299	123	151
MA 19-22.40R	220 × 220	445	~428	157	185
MA 19-27.40R	273 × 273	500	~514	193	212

Doplňkové rozměry ovládání

Typ	F	G	H	I	J	K	L	M	N	O
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
MA 19-15.40P	148	–	357
MA 19-15.40E				216	126	72	463
MA 19-15.40X.2								166	28	213
MA 19-22.40P	182	–	321
MA 19-22.40E				250	160	–	463
MA 19-22.40X.2								200	–	318
MA 19-27.40P	209	–	301
MA 19-27.40E				306	196	6,5	463
MA 19-27.40X.2								227	–	318

Rozměr D u provedení X.2 odpovídá základnímu provedení (123 / 157 / 193 mm).
